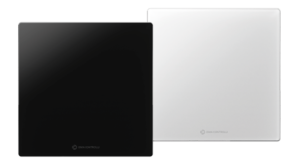

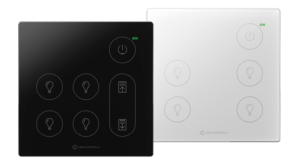

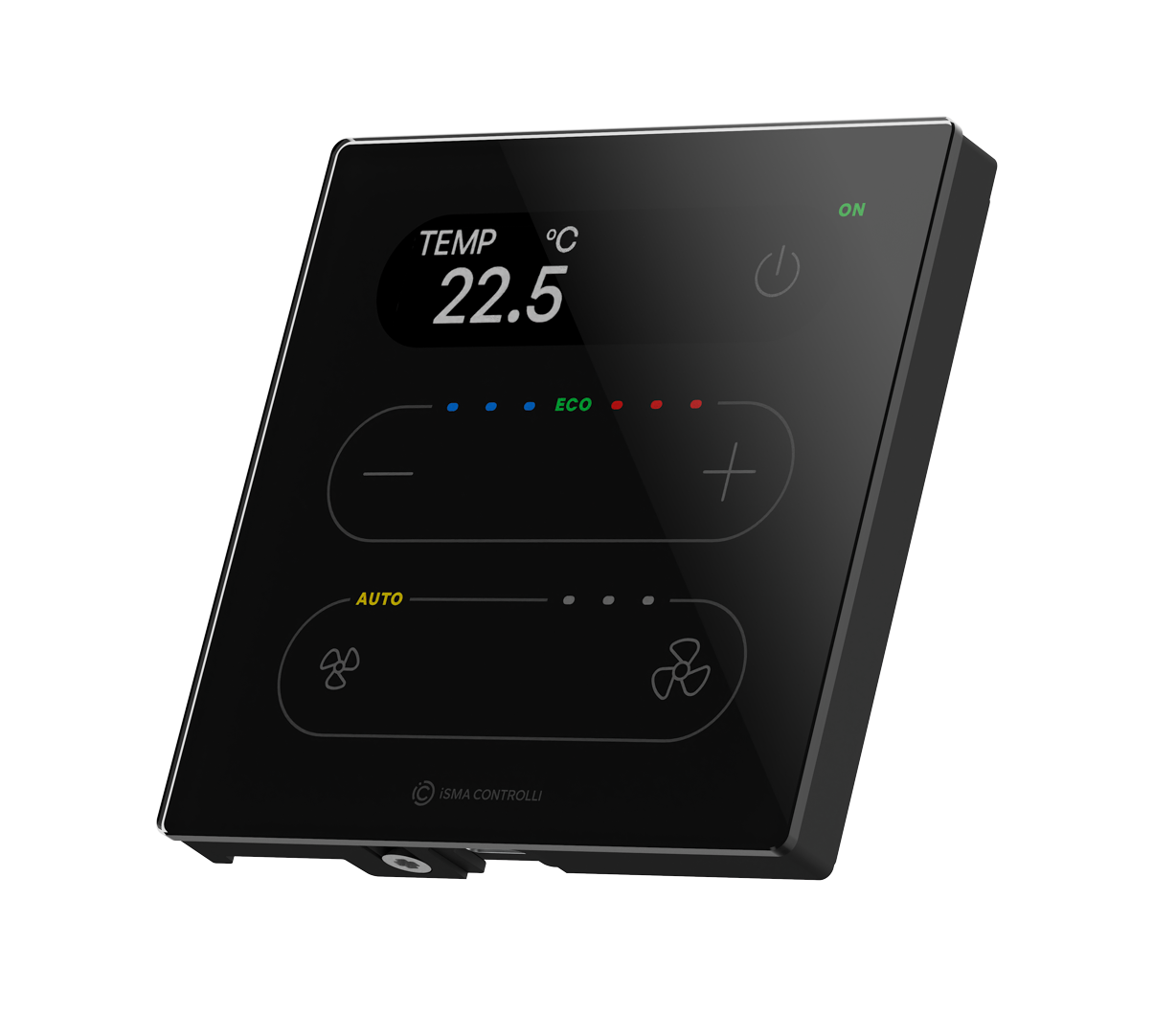

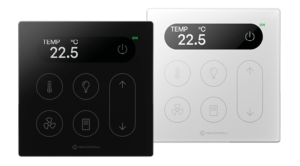

TP
Touch Point
*B/W: tutti i pannelli sono disponibili in bianco(W) o nero(B); il colore è indicato nell’ultima lettera del codice prodotto, ad es. TP-DISP-H-B o TP-C-W.
Il Touch Point è un moderno pannello a parete per la gestione del comfort con due protocolli di comunicazione aperti maggiormente diffusi: Modbus RTU/ASCII e BACnet MS/TP. Il Touch Point è disponibile in diverse configurazioni di sensori (temperatura, CO2 e umidità), colori e versioni con o senza display. Il pannello è dotato di un touchscreen TFT interattivo, pulsanti touch e pannello in vetro. Il pannello può esser e configurato utilizzando il software iSMA Configurator o registri Modbus/BACnet. Si adatta alla maggior parte delle scatole elettriche standard EU e può essere facilmente installato utilizzando una scatola da parete.
Caratteristiche
- Design moderno e intelligente
- Gestione intuitiva
- Facilità di installazione e configurazione
- Interfaccia multiprotocollo
- Massima flessibilità
- Software gratuito: iSMA Tool e iSMA Configurator
- 5 pulsanti touch di funzione
- Interfaccia RS485
- Modbus RTU/ASCII e BACnet MS/TP
- Sensore di temperatura di serie, sensori umidità e CO2 opzionali
- Interfaccia USB tipo C
- DIP switch per la configurazione
- Buzzer
- RGB LED di navigazione

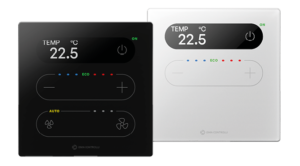

TP-VAV
Touch Point

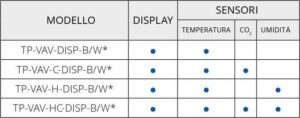

*B/W: tutti i pannelli sono disponibili in bianco(W) o nero(B); il colore è indicato nell’ultima lettera del codice prodotto, ad es. TP-VAV-DISP-B oppure TP-VAV-DISP-W.
Il Touch Point VAV è un moderno pannello a parete per la gestione del comfort con due protocolli di comunicazione aperti maggiormente diffusi: Modbus RTU/ASCII e BACnet MS/TP. Il Touch Point VAV è disponibile in diverse configurazioni di sensori (temperatura, CO2 e umidità), colori e pulsanti touch. Il pannello può esser e configurato utilizzando il software iSMA Configurator o registri Modbus/BACnet. Si adatta alla maggior parte delle scatole elettriche standard EU e può essere facilmente installato utilizzando una scatola da parete.
Caratteristiche
- Design moderno e intelligente
- Gestione intuitiva
- Facilità di installazione e configurazione
- Interfaccia multiprotocollo
- Massima flessibilità
- Software gratuito: iSMA Tool e iSMA Configurator
- 3 pulsanti touch di funzione
- Interfaccia RS485
- Modbus RTU/ASCII e BACnet MS/TP
- Sensore di temperatura di serie, sensori umidità e CO2 opzionali
- Interfaccia USB tipo C
- DIP switch per la configurazione
- Buzzer
- RGB LED di navigazione

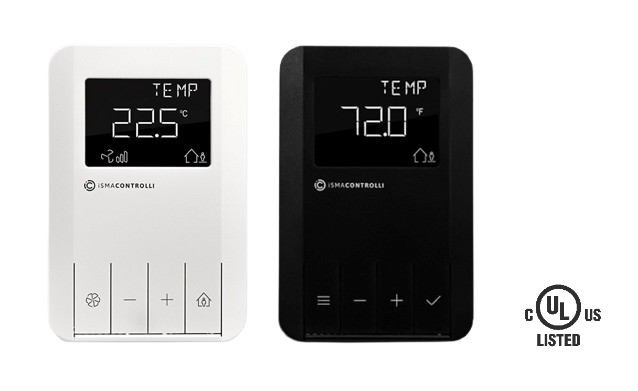

CP
CONTROL POINT
Control Point è un pannello da parete con display LCD da 2,6”. Disponibile in due varianti:
- CP con pulsanti per il controllo del ventilatore, dell’occupazione e del setpoint di temperatura.
- CP-VAV con pulsanti di navigazione e setpoint di temperatura.
Il pannello è dotato di un sensore di temperatura integrato e, opzionalmente, di sensori di umidità e/o CO2. Il pannello Control Point VAV è alimentato a 24 V AC/DC e dispone di una porta RS485 integrata (Modbus RTU/ASCII, BACnet MS/TP). L’uso di protocolli di comunicazione aperti consente di collegare il pannello a qualsiasi controllore che supporti Modbus RTU/ASCII o BACnet MS/TP.
Massima flessibilità
16 configurazioni hardware. Control Point è disponibile in bianco o nero e dispone di due versioni di pulsanti, con o senza controllo della ventola. È disponibile con un set di sensori di temperatura, CO2 e umidità in diverse configurazioni. Le versioni CP-C e CP-VAV-C sono dotate di sensori di temperatura e CO2.
Personalizzabile via RS485
È possibile visualizzare non solo valori predefiniti come la temperatura, ma anche allarmi, tapparelle e luci grazie all’interfaccia di rete aperta.
Integrazione multiprotocollo
Dotato dei due protocolli di comunicazione aperti più diffusi, Modbus e BACnet.
Soluzioni di gestione del comfort plug & play
Pronto per l’uso in combinazione con i controllori di zona iSMA CONTROLLI, riducendo i costi di progettazione.
Configurazione perfetta
Control Point offre una configurazione semplice grazie ai protocolli di rete o al software gratuito che utilizza la porta USB-C integrata.
LP /LP-1
LP è un pannello a parete con display LCD da 2,3″e quattro pulsanti funzione. Il pannello è inoltre dotato di sensore di temperatura integrato e, opzionalmente, di sensori di umidità e CO2. LP è alimentato con 24 V AC/DC e dispone della porta RS485 integrata (Modbus RTU/ASCII, BACnet MSTP). L’uso del protocollo di comunicazione aperto consente di collegare il pannello con qualsiasi controllore che supporta Modbus RTU/ASCII o BACnet MSTP. In combinazione con il controller iSMA-B-FCU, il pannello consente di modificare i parametri di base, quali: setpoint della temperatura, velocità della ventola, modalità FCU e altri. Grazie alla porta USB integrata, è possibile aggiornare il firmware e configurare il pannello senza necessità di alimentazione elettrica. LP ha un design moderno ed è disponibile in diversi colori (il bianco è il colore standard) su richiesta del cliente e anche in due versioni di visualizzazione delle icone dei pulsanti.
Caratteristiche
- Display LCD da 2,3″ con retroilluminazione
- 4 pulsanti funzione
- Sensori di temperatura, CO2 e umidità integrati
- Modbus RTU/ASCII
- BACnet MSTP
- Montaggio a parete (scatola elettrica standard – 60 mm)
- Modifica dei parametri di base se abbinato al controllore FCU
- 2 RJ12 per collegamento veloce al controllore FCU
- 7 categorie di menu principali
- Oltre 100 variabili liberamente configurabili
- Possibilità di visualizzare l’ora corrente
LP
LP1
SP
SP è un pannello a parete con un potenziometro e un pulsante funzione. Il pannello ha il sensore di temperatura integrato. Il dispositivo è progettato per chi è alla ricerca di una soluzione economica e semplice e non vuole spendere per funzionalità che non verranno usate. Architetti e proprietari di edifici ne apprezzano le dimensioni compatte e il design pulito. Questo dispositivo è pronto all’uso con i controllori FCU senza bisogno di alcuna configurazione. Abbinato a questi, il pannello consente di modificare parametri di base quali: impostazione della temperatura o modalità di funzionamento del controllore di una unità FanCoil. Lo stato attuale di questo ultimo parametro è indicato dal diodo LED incorporato. Di fatto, questi due dispositivi creano una soluzione economica per il comfort e il risparmio energetico.
Caratteristiche principali
- Sensore di temperatura integrato per un monitoraggio preciso
- 1 pulsante funzione, ad es. per l’attivazione della modalità di occupazione
- Metodo di regolazione del setpoint di temperatura semplice e facile da usare
- Dimensioni ridotte dell’alloggiamento
- Design universale che si adatta a molte applicazioni
- Montaggio a parete (con o senza l’uso di scatola elettrica standard – 60 mm)
- Modifica dei parametri di base in relazione ai controllori FCU senza alcuna configurazione aggiuntiva
